مكان المنشأ:
الصين
اسم العلامة التجارية:
TIANCI
إصدار الشهادات:
CE,SGS,ISO9001
رقم الموديل:
ZG1240

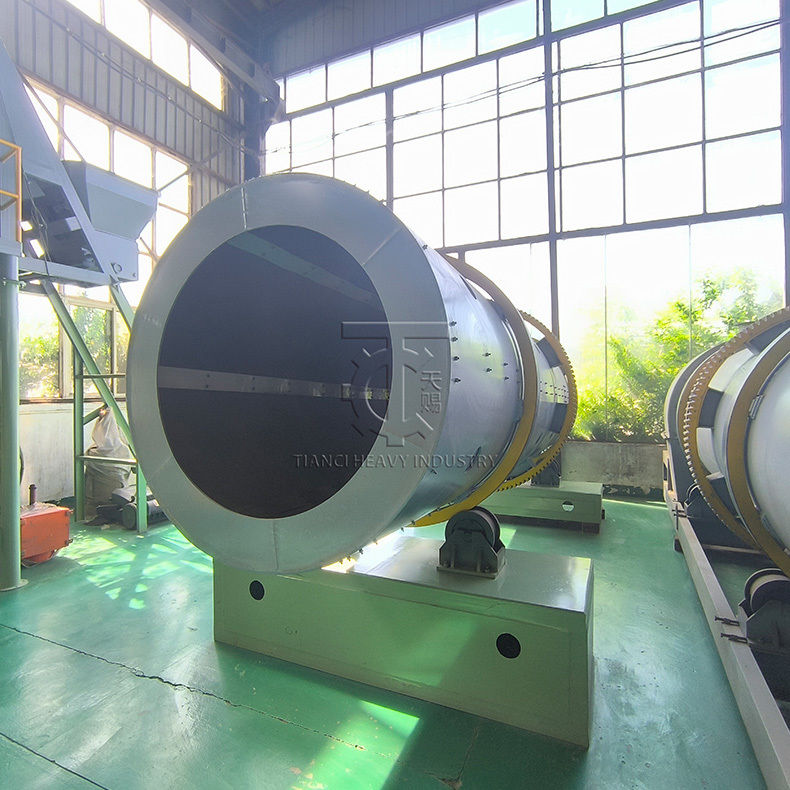

وصف المنتج المحبب الأسطوانة الدوارة
إن آلة التحبيب ذات الأسطوانة الدوارة عبارة عن معدات أساسية تستخدم على نطاق واسع في عملية تحبيب مواد المسحوق، وهي بارزة بشكل خاص في مجالات إنتاج الأسمدة ومعالجة المعادن ومواد البناء. يعتمد مبدأ عملها على العمل المشترك للدوران الميكانيكي، وجاذبية المواد والترابط المساعد: تتم إضافة المواد الخام المسحوقة (مثل المواد الخام للأسمدة المركبة، والمسحوق المعدني، وما إلى ذلك) بشكل مستمر إلى الأسطوانة الدوارة المائلة. أثناء دوران الأسطوانة، يتم تدوير المواد وتدحرجها وتصادمها بشكل مستمر. بمساعدة كمية صغيرة من عامل الربط (أو اللزوجة المتأصلة لبعض المواد)، تتجمع جزيئات المسحوق تدريجيًا في منتجات حبيبية كروية أو غير منتظمة ذات حجم موحد.
فيما يتعلق بالمزايا الأساسية، فإن آلة التحبيب ذات الأسطوانة الدوارة تتمتع أولاً بقدرة قوية على التكيف مع المواد الخام. يمكنها التعامل مع مجموعة متنوعة من المواد المسحوقة بمحتويات رطوبة مختلفة (عموما 20٪ -40٪) وأحجام الجسيمات، وعادة ما يتم الحفاظ على معدل التحبيب عند 85٪ أو أعلى، مما يضمن بشكل فعال استقرار جودة المنتج. ثانيا، لديها خصائص القدرة الإنتاجية الكبيرة والاستهلاك المنخفض للطاقة. يمكن لهيكل الأسطوانة ذو القطر الكبير والطول الطويل أن يحقق إنتاجًا مستمرًا على نطاق واسع، كما أن استهلاك الطاقة لكل وحدة منتج أقل من معدات التحبيب الأخرى (مثل آلة التحبيب القرصية). بالإضافة إلى ذلك، المعدات لديها هيكل بسيط، تشغيل وصيانة مريحة. الأجزاء الرئيسية (مثل البطانة الداخلية للأسطوانة) مصنوعة من مواد مقاومة للتآكل (مثل الفولاذ عالي المنغنيز)، والتي تتمتع بعمر خدمة طويل وتقلل من تكرار الاستبدال والصيانة.
فيما يتعلق بسيناريوهات التطبيق، يتم استخدام آلة التحبيب ذات الأسطوانة الدوارة على نطاق واسع في صناعة الأسمدة. يمكنها إنتاج الأسمدة المركبة، الأسمدة العضوية، الأسمدة البيولوجية والأسمدة الحبيبية الأخرى، والتي لا تعمل فقط على تحسين معدل استخدام الأسمدة (الأسمدة الحبيبية ليس من السهل فقدانها أو تكتلها)، ولكنها تلبي أيضًا احتياجات التسميد الميكانيكي. في صناعة معالجة المعادن، يتم استخدامه لتحبيب مسحوق المعادن لتسهيل الصهر أو النقل اللاحق. وفي صناعة مواد البناء، يمكن استخدامه لتحبيب كلنكر الأسمنت ومسحوق الجبس وغيرها من المواد لتحسين أداء مواد البناء.
في عملية الإنتاج الفعلية، فإن آلة التحبيب ذات الأسطوانة الدوارة تتمتع أيضًا بأداء جيد لحماية البيئة. من خلال تحسين هيكل الختم للأسطوانة ومطابقة نظام جمع الغبار، فإنه يمكن أن يقلل بشكل فعال من انبعاث الغبار المسحوق أثناء عملية التحبيب، وتلبية متطلبات حماية البيئة للإنتاج الصناعي الحديث. في الوقت نفسه، وفقًا للاحتياجات المختلفة للمنتجات، يمكن تعديل حجم الجسيمات للمنتج النهائي عن طريق تغيير سرعة دوران الأسطوانة، وزاوية ميل الأسطوانة وكمية عامل الربط، الذي يتمتع بمرونة قوية.
|
عملية |
اسم المعدات |
الموديل/المواصفات |
كمية |
الدور الأساسي |
|
تخزين المواد الخام |
صومعة مسحوق الخام الخام |
سعة 50 م3، مع جهاز تغذية اهتزازي |
2 وحدة |
تخزين مسحوق خام البنتونيت لضمان العرض المستمر. |
|
نقل المواد الخام |
ناقل المسمار |
قدرة النقل 20 م3/ الساعة مادة 304 ستانلس ستيل |
3 وحدات |
قم بتوصيل الأجهزة المختلفة لتحقيق نقل المواد المغلقة. |
|
سحق وإزالة الشوائب |
كسارة الصدم |
قدرة المعالجة: 20 طن/ساعة؛ دقة قابلة للتعديل (200 شبكة). |
1 وحدة |
سحق الكتل الموجودة في الخام الخام وإزالة الحجارة والشوائب المعدنية. |
|
خلط المكونات |
خلاط مجداف ذو عمودين |
الحجم الفعال 5 م³، وقت الخلط 3-5 دقائق/دفعة |
1 وحدة |
خلط مسحوق الخام الخام مع الماء (الموثق)، والتحكم في الرطوبة. |
|
التحبيب الأساسي |
طبل دوار المحبب |
القطر 2.2 م، الطول 6 م، زاوية الميل 3°-5°، سرعة الدوران 12-15 دورة/دقيقة |
1 وحدة |
تحقيق تكتل المواد وتشكيل جزيئات بالحجم المستهدف. |
|
تجفيف الحبيبات |
فرن التجفيف الدوار |
القطر 2.4 م، الطول 18 م، درجة حرارة الهواء الساخن 200-250 درجة مئوية |
1 وحدة |
قم بتقليل محتوى رطوبة الجسيمات إلى ≥3% لتحسين القوة |
|
تبريد |
اسطوانة التبريد |
قطر 2.0 متر، طول 10 متر، تبريد بالهواء + تبريد بالرش |
1 وحدة |
تم تخفيض درجة حرارة الجزيئات المجففة من 80 درجة مئوية إلى درجة حرارة الغرفة. |
|
الفرز والتصنيف |
شاشة تهتز بطبقة مزدوجة |
حجم شبكة الشاشة: 2 مم (الطبقة السفلية)، 6 مم (الطبقة العلوية) |
1 وحدة |
حبيبات مؤهلة منفصلة، ومسحوق عاد، وكتل كبيرة الحجم. |
|
تخزين المنتج النهائي |
مستودع البضائع تامة الصنع |
سعة 80 متر مكعب، مجهزة بجهاز قياس وتفريغ أوتوماتيكي |
2 وحدة |
تخزين المنتجات النهائية المؤهلة يسهل عملية التعبئة والنقل اللاحقة. |
|
مرافق حماية البيئة |
جامع الغبار Baghouse |
يتعامل مع حجم هواء يصل إلى 20,000 متر مكعب/ساعة، مع كفاءة إزالة الغبار بنسبة ≥99.5%. |
2 وحدة |
يتم جمع الغبار الناتج أثناء عمليات التكسير والتجفيف وتفريغه وفقًا للمعايير. |
|
|
|
|
| طبل المحبب | عموم المحبب | الأسطوانة الصحافة المحبب |
براميل دوارة ومحبب مدمج |
س: هل يمكنك تحديد نطاق الإخراج بالساعة لمحبب الأسطوانة الخاص بك؟
ج: إن الإنتاج القياسي في الساعة لآلة التحبيب الأسطوانية الخاصة بنا يتراوح من 1 إلى 300 طن. إذا كانت لديك متطلبات إنتاجية أعلى (على سبيل المثال، أكثر من 25 طنًا في الساعة)، فيمكننا تصميم حل مخصص بناءً على احتياجات الإنتاج المحددة الخاصة بك.
س: كيف تعمل آلة التحبيب ذات الأسطوانة الدوارة؟
ج: تعمل آلة التحبيب الأسطوانية عن طريق تدحرج المواد في وجود مادة رابطة سائلة لتشجيع تكوين الحبيبات ونموها. يتم تغذية مواد التغذية والموثق بشكل مستمر من خلال الأسطوانة الدوارة. تؤدي حركة التدحرج، جنبًا إلى جنب مع لزوجة المادة الرابطة، إلى تجمع الدقائق الدقيقة معًا في جزيئات. تستمر هذه الجسيمات في التقاط المزيد من الدقائق والروابط أثناء تعثرها في الطبقة، مما يؤدي إلى تكثيفها والتقاط طبقات إضافية في ظاهرة تعرف باسم الاندماج. يمكن دمج رحلات الهبوط في الوحدة لزيادة تقليب طبقة المادة.
هذه الطريقة في تشكيل التكتلات هي نوع من التكتل بالتحريك المعروف أيضًا باسم التحبيب الرطب أو التكور أو التكوير.
س: ما هي أنواع المواد التي يمكن أن تعالجها آلة تحبيب الأسطوانة الدوارة؟
ج: بشكل عام، يمكن لآلات التحبيب الأسطوانية معالجة أي كتلة صلبة على شكل مسحوق ناعم وجاف. تتناسب هذه المرونة بشكل جيد مع مجموعة من الصناعات، ومعالجة المواد التي تتراوح من المواد الكيميائية المتخصصة والأسمدة، إلى المعادن والخامات، وكل شيء بينهما.
في بعض الحالات، قد تتطلب المادة الأولية معالجة مسبقة في شكل سحق أو طحن أو تجفيف لتكون مادة تغذية مناسبة لآلة التحبيب وتنتج الخصائص المطلوبة في المنتج النهائي.
س: ما هي ميزة المحبب ذو الأسطوانة الدوارة على آلة التكوير القرصية؟
ج: عند الاختيار بين آلة التحبيب الأسطوانية وآلة التكوير القرصية، غالبًا ما يتم اختيار الأسطوانة لأنها توفر إنتاجية أعلى من آلة التكوير القرصية. تتميز الأسطوانة الدوارة أيضًا بكونها نظامًا "مغلقًا"، مما يعني أن التحبيب يحدث داخل بيئة محتواة، وبالتالي تكون المواد الهاربة محدودة.
ما هي القدرات التي يمكن أن تستوعبها أسطوانة التحبيب؟
ج: يمكن تخصيص براميل التحبيب لأي حجم تقريبًا، وتستوعب سعات تتراوح من 500 رطل/ساعة إلى 3500 طن في الساعة+.
هل آلات تحبيب الطبل دفعة أم مستمرة؟
ج: عادةً ما يتم استخدام آلات التحبيب ذات الأسطوانة الدوارة في وضع مستمر، على الرغم من أنها قد تعمل كجهاز دفعي في بعض بيئات البحث والتطوير، مثل مركز TIANCI للابتكار.
س: ما هو وقت الاحتفاظ بمحبب الأسطوانة الدوارة؟
ج: يعد وقت الاستبقاء أحد معلمات العملية المستخدمة للتحكم في خصائص وجودة المادة الخارجة من الأسطوانة، لذلك يمكن أن يختلف بشكل كبير اعتمادًا على أهداف العملية والمنتج. بشكل عام، قد يتراوح وقت الاحتفاظ في المحبب بين 30 ثانية و60 دقيقة.
س: ما هي الملابس النموذجية؟
ج: تتطلب آلات التحبيب ذات الأسطوانة الدوارة صيانة منخفضة بشكل عام، ولكن يمكن أن تتآكل بعض العناصر، اعتمادًا على ظروف التشغيل، وخاصة إذا خرجت الأسطوانة عن المحاذاة. تتضمن عناصر التآكل الأكثر شيوعًا لمحبب الأسطوانة البطانة (حيثما ينطبق ذلك)، والرحلات الجوية المتداعية (حيثما ينطبق ذلك)، وربما عجلات مرتكز الدوران، والإطارات، وبكرات الدفع.
تعد محاذاة الأسطوانة الدوارة جانبًا مهمًا لصيانة الأسطوانة لمنع تآكل الإطارات وعجلات مرتكز الدوران. عندما تخرج الأسطوانة عن المحاذاة، فإنها تضع ضغطًا إضافيًا على جميع المكونات، مما يشجع على التآكل غير المبرر.
س: هل يتطلب المنتج الذي يخرج من المحبب التجفيف؟
ج: نظرًا لأن عملية التحبيب تعتمد على رابط سائل لتشكيل الحبيبات وطبقتها، يكون المنتج الخارج من آلة التحبيب رطبًا ويجب تجفيفه ما لم يتم نقله على الفور إلى عملية نهائية لا تتطلب التجفيف (كما هو الحال في حالة كرات خام الحديد، حيث تذهب الكريات إلى فرن شبكي).
يتم إجراء التجفيف عادة في مجفف دوار، والذي يقوم بتقريب الحبيبات و"تلميعها" نتيجة لحركة التدحرج التي تحدث أثناء دوران الأسطوانة.
س: كيف أعرف ما إذا كانت آلة التحبيب ذات الأسطوانة الدوارة مناسبة لتطبيقي؟
ج: يعتمد ما إذا كانت آلة التحبيب ذات الأسطوانة الدوارة مناسبة تمامًا لمشروع معين أم لا على أهداف العملية والمنتج المحددة، مثل السعة ومستوى التحكم في خصائص الجسيمات ومعلمات المنتج والمزيد.
عندما لا يكون من الواضح ما إذا كانت آلة التحبيب الأسطوانية قادرة على تحقيق أهداف المشروع، فيمكن إجراء الاختبار في مركز الابتكار TIANCI لتقييم العملية وتحديد التكوين الأكثر ملاءمة للمعدات.
س: هل هناك حاجة إلى أي معدات أخرى لدعم آلة التحبيب ذات الأسطوانة الدوارة؟
ج: تتطلب آلات تحبيب الأسطوانة نظام تغذية وإخراج لنقل المواد داخل الأسطوانة وبعيدًا عنها. كما أنها تتطلب عادةً شاشات ودائرة إعادة التدوير لاستعادة المبالغ الزائدة والناقصة وإعادة تدويرها مرة أخرى في العملية
عادةً ما يتبع المحببات الأسطوانية أيضًا مجفف دوار، وفي بعض الحالات، قد يسبقها خلاط لتوفير مادة تغذية متجانسة للوحدة.
س: كيف تبدو عملية التصميم؟
ج: عادةً ما يبدأ تصميم آلة التحبيب بالأسطوانة الدوارة بالاختبار لتقييم جدوى تحبيب المادة المقصودة ولجمع بيانات العملية الرئيسية مثل نسبة الملء، ووقت الاستبقاء، وسرعة الأسطوانة والانحدار، وتصميم نظام الرش، والمزيد.
بمجرد جمع البيانات، يعمل المهندسون على تحديد حجم الأسطوانة ودمج أي ميزات أو تعديلات ضرورية مطلوبة لإنتاج المنتج المطلوب بالسعة المقصودة.
س: ما هي البيانات اللازمة لتصميم آلة التحبيب ذات الأسطوانة الدوارة؟
ج: مجموعة متنوعة من نقاط البيانات ضرورية لتصميم المحبب. إلى جانب وصف العملية، عادةً ما تكون بيانات المتابعة مطلوبة:
